使用Inkscape给LaTeX文档绘图时在其中插入公式

Inkscape是矢量图形编辑器，以自由软件许可发布与使用。该软件的开发目标是成为强大的绘图软件，且能完全遵循与支持XML、SVG及CSS等开放性的标准格式。

1.Inkscape中插入文本时直接使用LaTeX格式

像这样：

文字的大小与字体在导出时会被忽略，文字内容将会直接交给LaTeX处理，最后呈现的内容将与LaTeX中输入同样内容所编译出来的文字效果相同。因此你可以直接输入任何LaTeX代码。

2. 导出PDF

在Inkscape中选择导出，格式选择PDF，并使用“忽略PDF中的文本并创建LaTeX文件”选项。

3. 在LaTeX插入绘制好的文件

Inkscape会在你选择的路径下生成一个与pdf名称相同的.pdf_tex文件，将这个文件和pdf一起移动到你的LaTeX代码能访问到地方，然后使用

\input{<filename>.pdf_tex}

插入绘制好的图片。（如有需要，你也可以在外围套上figure环境并附上\caption）

导出效果一例

注意事项

宏包要求

导言区需要包含以下两个宏包：

\usepackage{xcolor}
\usepackage{graphicx}

路径要求

如果.pdf和.pdf_tex文件不与编译使用的.tex在同一目录下，需要包含以下宏包：

\usepackage{import}

并使用

\import{<path to file>}{<filename>.pdf_tex}

而不是

\input{<filename>.pdf_tex}

插入图片。

缩放图片

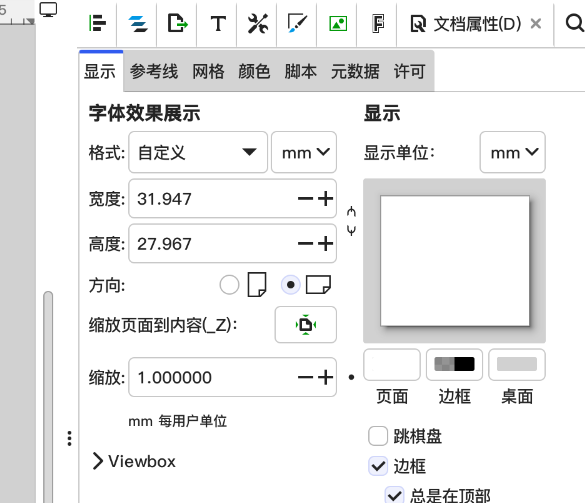

默认情况下，插入的图片大小与inkscape中定义的文档属性大小相同：

如果需要缩放图片，使用

\def\svgwidth{<desired width>}
\input{<filename>.pdf_tex}

注意，图片中的文本大小不会随绘图元素的缩放而缩放。如果你不希望如此，使用

\resizebox{<desired width>}{!}{\input{<filename>.pdf_tex}}

代替。

使用figure环境

也可以嵌套figure环境，给图片添加caption、居中

\begin{figure}[htbp]
	\begin{center}
		\input{<filename>.pdf_tex}
	\end{center}
	\caption{带有caption的图片}
\end{figure}

完整示例

本示例项目有如下文件树结构：

./
├── example.tex
├── fig2.pdf
├── fig2.pdf_tex
├── fig2.svg
└── figures
    ├── fig1.pdf
    ├── fig1.pdf_tex
    └── fig1.svg

example.tex示例：

\documentclass{ctexart}
\usepackage{xcolor}
\usepackage{graphicx}
\usepackage{import}

\begin{document}
示例文档

\input{fig2.pdf_tex}

在子目录下的图片

\import{figures}{fig1.pdf_tex}

放大的图片：

\def\svgwidth{0.5\textwidth}
\input{fig2.pdf_tex}

\resizebox{0.5\textwidth}{!}{\input{fig2.pdf_tex}}

figure环境:

\begin{figure}[htbp]
	\begin{center}
		\input{fig2.pdf_tex}
	\end{center}
	\caption{带有caption的图片}
\end{figure}

\end{document}

你可以在这里下载一份副本

For more information, please see info/svg-inkscape on CTAN:
